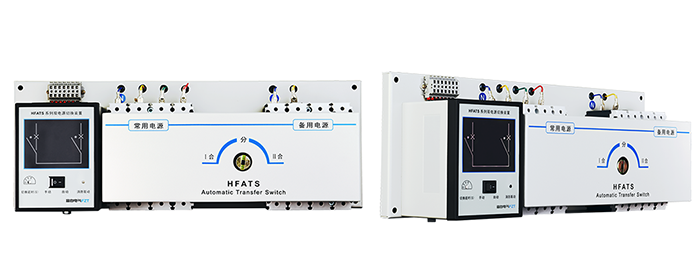

HFATS系列雙電源自動轉換開關是新一代的產品。外觀美觀、質量可靠、壽命長、操作簡單 是由兩臺三極或四極的塑殼斷路器及其附件(輔助、報警觸頭)、機械聯鎖傳動機構、智能控制器等組成。那么HFATS系列雙電源自動轉換開關要怎么操作呢？

HFATS系列雙電源自動轉換開關的功能特點

在了解雙電源自動轉換開關怎么操作前先了解一下雙電源自動轉換開關的功能和特點吧，雙電源自動轉換開關分為整體式與分體式兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2m長的電纜連接。

使得兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底社絕了兩臺斷路器同時合閘的可能性。

1、智能化控制器采用單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高。

2、具有短路、過載保護功能，過壓、欠壓、缺相自動轉換功能與智能報警功能。

3、自動轉換參數可在外部自由設定。

4、具有操作電機智能保護功能。

5、本裝置帶有消防控制電路，當消防控制中心給一控制信號進入智能控制器兩臺斷路器都進入分閘狀態。

6、留有計算機聯網接口，以備實現遙控、遙調、遙信、遙測等四遙功能。

當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。

HFATS系列雙電源自動轉換開關的操作步驟及工作流程

①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送雙電源自動轉換開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

過程

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙電源自動轉換開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。
